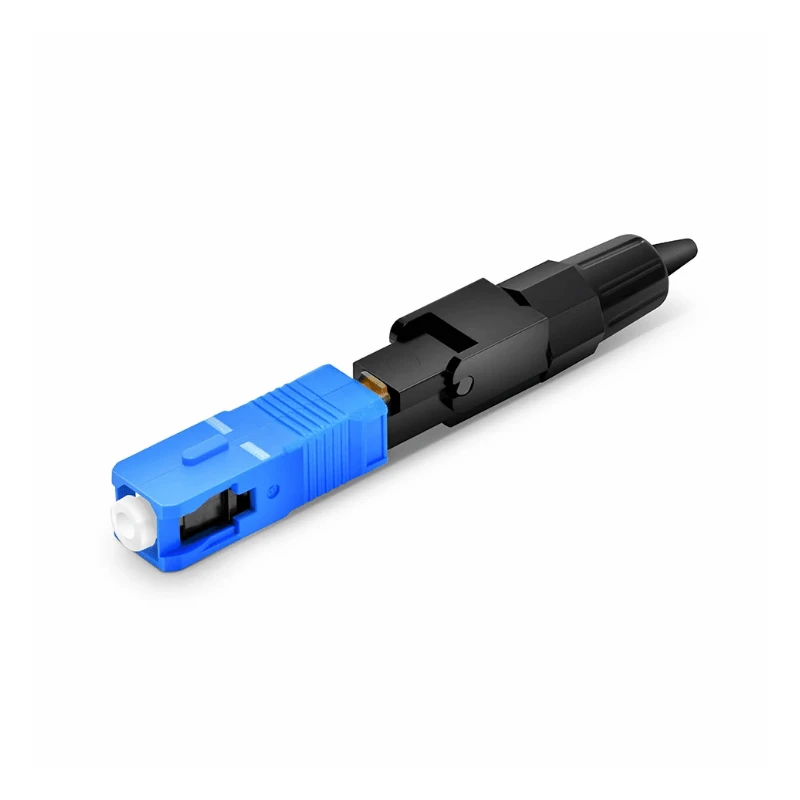

SC конектор за оптичен кабел SC UPC е фабрично-сглобен SC конектор, предназначен за-режимно завършване и взаимно свързване на оптичен кабел. Той използва 2,5 mm керамична накрайник и структура за свързване с натискане-издърпване за стабилно свързване със съвместими SC адаптери. Стандартната конфигурация е подходяща за 9/125 μm едно-модово влакно и 2,0 mm кабел, с други диаметри на кабела и конфигурации на сглобяване, налични за изискванията на проекта.

Спецификации на съединителя

Параметър	Стандартна спецификация
Тип конектор	SC UPC
Режим на влакна	Единичен-режим
Размер на влакното	9/125 μm
полски тип	UPC
Накрайник	2,5 мм циркониева керамика
Конфигурация	Симплекс
Диаметър на кабела	2,0 мм
Вмъкната загуба	По-малко или равно на 0,30 dB
Загуба на връщане	По-голямо или равно на 50 dB
Работна дължина на вълната	1310 / 1550 nm
Работна температура	-40 градуса до +75 градуса
Температура на съхранение	-40 градуса до +85 градуса
Издръжливост на чифтосване	По-голямо или равно на 500 цикъла
Жилища	Високо{0}}ефективен полимер

Структура и дизайн на конектора

Съединителят се състои от циркониева керамична накрайник, корпус на съединителя, компоненти за подравняване и-обувка за освобождаване на напрежението. 2,5 mm накрайник осигурява стандартизиран интерфейс за свързване на SC, докато механизмът за свързване с натискане-издърпване позволява лесно инсталиране и премахване от SC адаптери.

Крайната повърхност на UPC е полирана, за да осигури физически контакт между повърхностите на свързващите се влакна и да контролира оптичното отражение. Корпусът на конектора защитава структурата за вътрешно подравняване, докато обувката за-освобождаване от напрежението намалява механичното напрежение при прехода на кабела-към-конектора.

Съвместимост с оптични влакна и кабели

Стандартната версия е предназначена за 9/125 μm едно-модово влакно, включително приложения тип OS2-. За сглобки, използващи нечувствителни на огъване влакна, съвместимостта може да бъде определена и според приложимата ITU{8}}T категория влакна. ITU-T G.657 обхваща-загуби-нечувствителни на огъване едно-модови влакна и кабели, използвани особено при инсталации с достъп и висока плътност.

Конекторът трябва да бъде избран според режима на влакното, диаметъра на кабела, интерфейса на адаптера, вида на полирането и средата на приложение.

Приложения

Телекомуникационни мрежи:Взаимна връзка на оборудването, разпределителни рамки и преносни връзки

Ftth/fttx:Оптично разпределение и влакнести-връзки от страната на абоната

Центрове за данни:Пачиране и свързване на оборудване, където са посочени sc интерфейси

Корпоративни мрежи:Гръбнак и връзки-към-изграждащи влакна

Катв и излъчване:Разпределение на оптичен сигнал и свързване на оборудването

Индустриални мрежи:Оптични връзки в автоматизирани и комуникационни системи, където спецификацията на околната среда е подходяща

Интерфейсът sc push-pull е особено практичен за приложения, изискващи честа инсталация и премахване на конектори.

Персонализиране / OEM

За OEM и проектни поръчки конекторът може да бъде конфигуриран според изискванията, включително:

SC UPC симплексна или дуплексна конфигурация

0,9 mm, 2,0 mm, 3,0 mm или определен диаметър на кабела

OS1/OS2 едно-модово или определено многомодово влакно

PVC, LSZH или друга специфицирана кабелна обвивка

Стандартна или персонализирана дължина на кабела

Конектор и цвят на багажника

За масово производство приложимите чертежи, оптични спецификации, кабелна конструкция, изисквания за толерантност и критерии за проверка трябва да бъдат потвърдени преди масовото производство.

Инспекция и тестване

Всяка производствена партида трябва да бъде проверена спрямо одобрената продуктова спецификация преди изпращане. Ключовите елементи за проверка включват:

Крайна-лицева проверка:Замърсявания, драскотини, стружки и дефекти при полиране

Тестване на вмъкната загуба:Проверка спрямо определената максимална стойност

Тестване на обратната загуба:Проверка на производителността на upc back-reflection

Проверка на накрайника и размерите:Критичен интерфейс и монтажни размери

Проверка на сглобката на кабел-към-конектор:Състояние на обувката, корпуса, кримпване и{0}}освобождаване на напрежението

Чифтосване/тест за издръжливост:Проверка на работата на съединителя след многократно свързване, когато е необходимо

Тестване на околната среда:Тестване на температура или влажност, когато се изисква от спецификацията на проекта

За OEM поръчки могат да се определят допълнителни механични, екологични или оптични тестове според приложимата спецификация или стандарт за изпитване на клиента. Размерите на интерфейса на конектора трябва да се контролират в съответствие с изискванията на приложимата фамилия IEC 61754-4 SC.

ЧЗВ

В: Можете ли да предоставите мостри преди групова поръчка?

A: Да. Могат да бъдат предоставени проби за квалификация преди масово производство. Примерните спецификации трябва да бъдат потвърдени предварително, включително конфигурация на конектор, конструкция на влакна, дължина на кабела и изисквания за етикетиране.

В: Какво е типичното време за доставка за групови поръчки?

О: Времето за доставка на поръчката се състои от 7–14 дни за обработка и 20–30 дни за доставка. Действителната дата на пристигане зависи от дестинацията, начина на доставка и митническото освобождаване. За спешни или-големи по обем поръчки графикът за доставка трябва да бъде потвърден преди поставянето на поръчката.

Въпрос: Какви условия за доставка и доставка са налични за международни поръчки?

О: Поръчките могат да се изпращат при условия EXW, DAP или DDP, в зависимост от дестинацията и изискванията на поръчката. EXW е подходящ, когато купувачът организира транспорт, докато DAP/DDP може да опрости доставката от врата-до-врата. Приложимият метод на доставка и Incoterm трябва да бъдат потвърдени при искане на оферта.

Въпрос: Как се опаковат SC UPC съединителните модули за износ?

О: Стандартните комплекти са опаковани в защитни PE торби или картонени кутии, с допълнително разделяне или омекотяване, използвани за предотвратяване на замърсяване на конектора, деформация на кабела и механични повреди по време на транспортиране.

Въпрос: Можете ли да предоставите документация за проверка на качеството и контрол на входящите стоки?

A: Да. Стандартната документация за доставка може да включва продуктови спецификации, опаковъчни списъци и записи от инспекции. Доклади от инспекции, сертификати за съответствие или други документи за качество могат да бъдат организирани, когато са посочени в поръчката за покупка.

В: Могат ли SC UPC конекторите да се доставят както за свързващи кабели, така и за комплекти с пигтейли?

A: Да. Съединителят може да бъде доставен като част от предварително-завършени модули от влакна, включително конфигурации на свързващ кабел и пигтейл, при условие че необходимата конструкция на кабела и разположението на терминирането са потвърдени преди производството.

Въпрос: Можете ли да доставите SC APC вместо SC UPC?

О: SC APC е различна полирана конфигурация и не трябва да се заменя с SC UPC без потвърждаване на системните изисквания. Ако се изисква прекратяване на APC, то трябва да бъде посочено отделно в поръчката за покупка, така че конекторът и свързващият интерфейс да се доставят като съвместима конфигурация.

Въпрос: Можете ли да поддържате проверка от-трета страна преди изпращане?

A: Да. Проверка от-трета страна може да бъде организирана преди изпращане, когато се изисква от купувача или проекта. Обхватът на проверката, методът на вземане на проби, критериите за приемане и разходите за проверка трябва да бъдат договорени преди производството или изпращането.
