MPO/MTP адаптерен кабел
DIMI Fiber произвежда MPO/MTP адаптерни кабели за връзки с влакна с висока{0}}плътност между MPO/MTP интерфейси и определено оптично оборудване или разпределителни системи. Налични са конфигурации за OS2, OM3, OM4 и OM5 влакна, с 8, 12, 16 и 24 влакна, закрепени или не-закрепени конектори, тип A/B/C полярност, стандартни или персонализирани дължини и PVC, LSZH или OFNP обвивки.
-

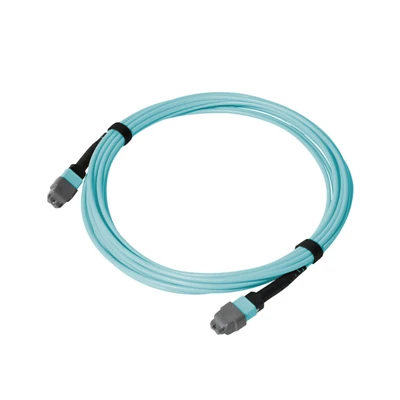

![MPO кабел за преобразуване на полярността]()
MPO кабел за преобразуване на полярносттаMPO кабелът за преобразуване на полярността е фабрично завършен-оптичен комплект, предназначен да коригира-позицията на влакното или несъответствията на полярността Tx/Rx в кабелни системи MPO/MTP... -
![MPO женски към мъжки адаптерен кабел]()
MPO женски към мъжки адаптерен кабелАдаптерният кабел MPO от жена към мъж е фабрично завършен-влакнест комплект с MPO женски конектор в единия край и MPO мъжки конектор в другия. Женският край използва отвори за подравняване, докато... -

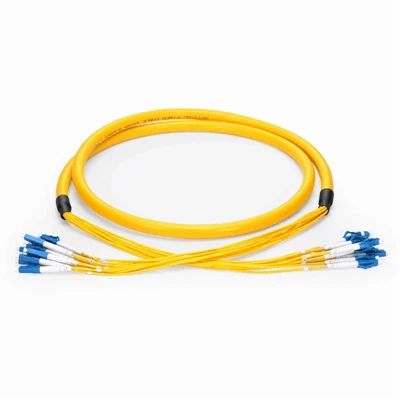

![MTP към LC адаптерен кабел]()
MTP към LC адаптерен кабелАдаптерният кабел MTP към LC е фабрично завършен-оптичен модул, който свързва MTP/MPO интерфейс с висока -плътност към множество LC дуплексни интерфейси. Той е предназначен за структурно... -

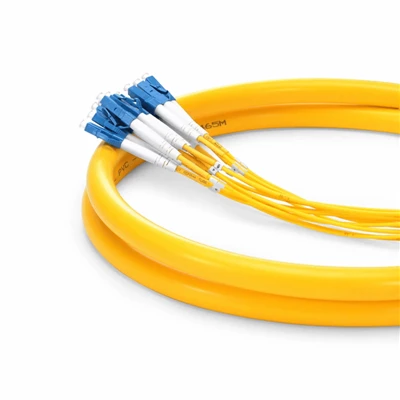

![MPO към FC адаптерен кабел]()
MPO към FC адаптерен кабелАдаптерният кабел MPO към FC е фабрично завършен-оптичен модул, който свързва MPO/MTP интерфейс с отделни FC интерфейси. Той е предназначен за центрове за данни, телекомуникационни мрежи, оптични... -
![MPO към SC адаптерен кабел]()
MPO към SC адаптерен кабелАдаптерният кабел от MPO към SC е фабрично завършен-фабрично оптичен разклонителен модул, който свързва MPO/MTP® интерфейс с висока -плътност към отделни SC оптични интерфейси. Сглобката може да... -
![MPO към LC адаптерен кабел]()
MPO към LC адаптерен кабелАдаптерният кабел от MPO към LC е фабрично завършен-мулти{1}}оптичен кабелен комплект, който свързва MPO/MTP интерфейс с висока-плътност към отделни LC дуплексни портове. Използва се за преход...
Типове адаптерни кабели MPO/MTP
DIMI Fiber доставя адаптерни кабелни модули MPO/MTP за различни интерфейси на конектори, конфигурации на влакна и изисквания за полярност.
Преходен кабел от MPO към MPO
Предварително завършени MPO кабелни модули за директни връзки между съвместими MPO интерфейси. Предлага се с определен брой влакна, конфигурации на щифтове, полярност и дължини на кабела.
MTP към MTP адаптерен кабел
MTP{0}}базирани мултифибърни модули за високо-плътни връзки между съвместими MTP интерфейси. Закрепени или не-закрепени конфигурации се избират според свързващите съединители.
MPO/MTP към LC адаптерен кабел
Преобразува мултифибърен MPO/MTP интерфейс в LC връзки за оборудване, разпределителни системи и определени конфигурации на прекъсване. Броят на влакната, полярността, типът на конектора и дължината на кабела се конфигурират според приложението.
MPO/MTP към SC адаптерен кабел
Осигурява конфигурация на MPO/MTP-към-SC интерфейс за системи, изискващи мултифибърна връзка от едната страна и SC свързаност от другата.
MPO кабел за преобразуване на полярността
Проектиран за определени изисквания за картографиране на MPO влакна и преобразуване на полярността. Конфигурации тип A, тип B или тип C са налични според съществуващата архитектура на връзката.
Персонализиран MPO/MTP адаптерен кабел
Персонализираните модули могат да бъдат произведени с определен тип влакна, брой влакна, комбинация от конектори, конфигурация на щифтове, полярност, картографиране на влакна, дължина на кабела и кожух. Могат да бъдат предоставени съществуващи кабели, чертежи, BOMs или номера на части на конектори за проверка на конфигурацията.
MPO/MTP адаптерни кабелни конфигурации
Кабелният комплект може да бъде специфициран според интерфейса на конектора, конфигурацията на влакната и изискванията за инсталиране.
|
Параметър |
Налични опции |
|
Конектор |
MPO / MTP |
|
Конектор Pin |
Фиксирано/не-фиксирано |
|
Брой фибри |
8 / 12 / 16 / 24 влакна |
|
Тип влакна |
OS2 / OM3 / OM4 / OM5 |
|
Полярност |
Тип A / Тип B / Тип C |
|
Дължина на кабела |
Стандартни дължини / Персонализирана дължина |
|
Яке |
PVC / LSZH / OFNP |
|
Работна температура |
-20 градуса до +70 градуса |
|
Съответствие |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, където е приложимо |
|
Изисквания към материалите |
RoHS / REACH; приложими изисквания{0}}за забавяне на горенето |
Спецификациите се потвърждават спрямо избраната конфигурация на конектор, влакно и кабел преди производството.
Съвместимост на MPO/MTP интерфейс
MPO/MTP адаптерните кабели са конфигурирани да съответстват на интерфейса на конектора, конфигурацията на щифтовете, броя на влакната, типа на влакното, полярността и картографирането на влакното на свързаното оборудване или съществуващ кабел.
Типичните конфигурации включват:
MPO/MTP към MPO/MTP:Свързва съвместими MPO/MTP интерфейси на оптични касети, магистрални кабели, съединителни панели, трансивъри и друго оптично оборудване.
MPO/MTP към LC:Свързва мултифибърен MPO/MTP интерфейс с оборудване или разпределителни компоненти, използвайки LC връзки.
MPO/MTP към SC:Свързва MPO/MTP интерфейс с определено оптично оборудване или разпределителни компоненти, базирано на SC-.
Фиксирано към Не-Фиксирано:Конфигурацията на щифтовете на конектора се избира според свързващия конектор.
Тип A / B / C Поляритет:Полярността и съпоставянето на влакната се конфигурират според необходимото разположение на влакна-към-влакна.
OS2 / OM3 / OM4 / OM5:Типът влакно е избран така, че да съответства на съществуващата оптична инфраструктура и свързаното оборудване.
Адаптерните кабели MPO/MTP изискват правилната конфигурация на свързващия конектор. Фиксираните и не-версиите се избират според съединителя от страната на свързване.
Закачено / мъжки:Включва щифтове за подравняване за позициониране спрямо съвместим не-закрепен конектор.
Не-закачен/женски:Използва щифтовете за подравняване на свързващия конектор за подравняване на конектора.
MPO / MTP интерфейс:Конфигурация на многовлакнест конектор за-висока плътност на връзките.
MPO/MTP към LC или SC:Предлага се за специфично преобразуване на интерфейс и конфигурации за пробив.
За поръчки за подмяна или -съвпадение на системата, номерът на частта на съществуващия конектор или пробата на кабела могат да се използват за проверка на необходимата конфигурация на щифта.
Полярност и картографиране на влакна
Полярността определя как отделните влакна се картографират между двата края на MPO/MTP модула. Избраната полярност трябва да съответства на оборудването и архитектурата на връзката.
|
Полярност |
Картографиране на влакна |
|
Тип А |
Направо-през картографиране |
|
Тип Б |
Обърнато картографиране |
|
Тип C |
Обърнато картографиране-по двойки |
DIMI Fiber може да произвежда сглобки в съответствие с изискванията за определена полярност и картографиране на влакна. За неясни конфигурации, предоставете съществуващия кабел, системен чертеж, BOM или информация за картографиране на влакна за проверка преди производството.
Приложения
MPO/MTP адаптерните кабели се използват в:
Оптична инфраструктура на центъра за данни
Системи за разпределение на влакна с висока-плътност
Телекомуникационна инфраструктура
Корпоративно мрежово оборудване
Високопроизводителни изчислителни среди-
Разширяване и преконфигуриране на мрежата
Подмяна и поддръжка на оптичен кабел
Пригодността зависи от пълния оптичен канал, включително тип влакно, трансивър, полярност, конфигурация на конектора и загуба на канал.
DIMI Fiber проверява адаптерните кабели MPO/MTP спрямо посочения конектор, влакно и конфигурация на поляритета преди изпращане.
Контролът на качеството може да включва:
Геометрия на конектора:3D интерферометрична проверка на радиуса на кривината, отместването на върха и изпъкналостта на влакното.
Край-състояние на лицето:Дигитална микроскопска инспекция на челните повърхности на съединителя съгласно приложимите критерии на IEC 61300-3-35.
Оптично тестване:Загуба на вмъкване, загуба на връщане и тестване на оптичната непрекъснатост според определената конфигурация.
Картографиране на влакна:Проверка на непрекъснатост-в-влакно и полярност, където е необходимо.
Записи от тестове:Индивидуалните оптични тестови данни могат да бъдат доставени с поръчката, където е посочено.
Изискванията за тестване се потвърждават според избрания тип влакно, конфигурация на конектора и полярност, вместо да се прилага една единствена спецификация за всички адаптерни кабели MPO/MTP.
DIMI Fiber поддържа персонализирано производство на адаптерен кабел за OEM проекти, мрежово внедряване и изисквания за подмяна.
Персонализирането може да включва:
- Тип влакно: OS2 / OM3 / OM4 / OM5
- Брой влакна: 8 / 12 / 16 / 24
- MPO или MTP конектор
- Фиксирана или не{0}}фиксирана конфигурация
- Тип A, B или C полярност
- Специфицирано картографиране на влакна
- MPO/MTP към LC или SC конфигурации
- Дължина на кабела
- Яке от PVC, LSZH или OFNP
- Тежко{0}}мощна или бронирана пробивна конструкция, където е приложимо
- Частно етикетиране
- Персонализиран баркод
- Опаковка в комплект или насипно състояние
Клиентите могат да предоставят чертеж, съществуващ кабел, BOM, партиден номер на конектора, интерфейс на оборудването или проба като производствена справка.
