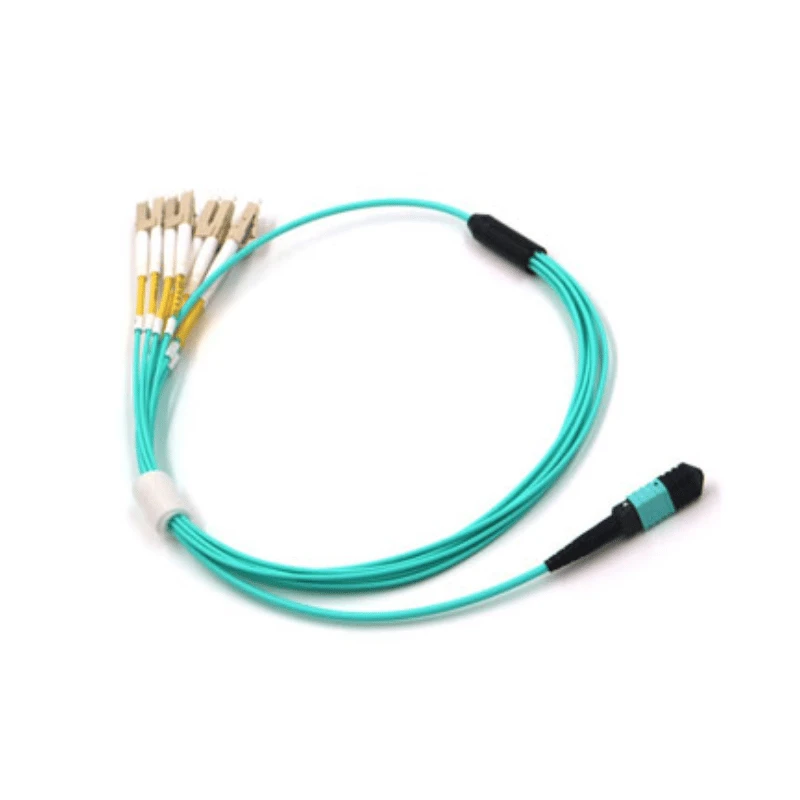

MPO Multimode Loopback Cable е фабрично завършен-оптичен модул, който насочва предадените сигнали обратно към определени канали за приемане през MPO интерфейс за локално тестване на съвместими многомодови приемо-предаватели, портове и оптично оборудване.
Технически спецификации
|
Параметър |
Спецификация |
|
Тип продукт |
MPO многомодов кабел с обратна връзка |
|
Тип конектор |
MPO |
|
Съединител Пол |
Мъжки с водещи щифтове / Женски без водещи щифтове |
|
Тип влакна |
OM3 / OM4 / OM5 Многомодов |
|
Брой фибри |
8 / 12 / 24 влакна |
|
Полярност / съпоставяне на щифтове |
Тип A / Тип B / Тип C / Персонализирано картографиране |
|
Конектор полски |
PC |
|
Вмъкната загуба |
Стандартен клас: По-малко или равно на 0,70 dB; Elite Low-Loss Grade: По-малко или равно на 0,35 dB |
|
Загуба на връщане |
По-голямо или равно на 20 dB |
|
Работна дължина на вълната |
850 nm / 1300 nm |
|
Материал на якето |
LSZH / PVC / OFNP |
|
Цвят на якето |
Aqua / Violet / Lime Green / Custom |
|
Дължина на кабела |
Персонализирано |
|
Работна температура |
-20 градуса до +70 градуса |
|
Температура на съхранение |
-40 градуса до +85 градуса |
|
Издръжливост на чифтосване |
По-голямо или равно на 500 цикъла |
|
Съответствие |
IEC 61754-7, TIA-604-5, RoHS, REACH |
MPO Loopback конфигурация
Вътрешното картографиране на влакна определя кои предавани канали се връщат към съответните канали за получаване.
Стандартна полярност:Конфигурации тип A, тип B и тип C са налични за настройки, които използват тези стандартни подредби на MPO канали.
Специфично картографиране-на оборудване:Персонализирано съпоставяне на Tx-към-Rx може да бъде произведено за специфични за оборудване-интерфейси, включително потвърдени QSFP, QSFP28 и QSFP-DD конфигурации.
Конфигурация на влакна и конектори
MPO интерфейсът трябва да бъде съобразен с оптичните и механичните изисквания на тестваното оборудване.
Съвпадение на интерфейса:Потвърдете свързващия MPO интерфейс, преди да поръчате.
Съвместимост на конектора:Проверете пола на конектора и конфигурацията-на водещия щифт спрямо порта на оборудването.
Избор на влакна:Изберете конфигурацията на оптичното влакно според оптичния интерфейс, който се тества.
Справка за конфигурация:За специфични{0}}сглобки за оборудване, спецификацията на целевия трансивър или документацията на оборудването може да се използва като справка за конфигурация.
Оптична проверка на производителността
Оптично тестване
Вмъкнатата загуба и обратната загуба се измерват с помощта на оборудване EXFO/JDSU и се проверяват спрямо посочените граници.
01
Геометрия на конектора
3D интерферометър проверява височината на влакното, радиуса на кривината и отместването на върха.
02
Крайна-лицева проверка
Дигитален микроскоп проверява за замърсяване и видими физически дефекти.
03
Приемственост и картографиране
Непрекъснатостта на влакното и полярността на канала се проверяват спрямо одобрената конфигурация, включително потвърденото съпоставяне на Tx-към-Rx за потребителски модули.
04
Система за качество
MPO модулите се произвеждат съгласно системата за управление на качеството ISO 9001:2015 на DIMI.
05
Сценарии за тестване
Конфигурацията за обратна връзка определя условието за оптично връщане, изисквано от теста.
Проверка на трансивъра
Осигурява локално условие за връщане за проверка на MPO-базирани многомодови приемо-предавателни интерфейси.
Порт диагностика
Изолира тествания оптичен интерфейс, без да изисква отдалечена оптична връзка.
Тестване на производството
Осигурява повторяема оптична конфигурация за контролирана проверка на оборудването.
Проектиране и внедряване-
Позволява едно и също дефинирано интерфейсно състояние да бъде възпроизведено при повтарящи се тестови процедури.
Производствен процес
Производствен капацитет:DIMI произвежда собствени-сглобки за оптични кабели за инженерни проби и масово производство.
Инженерен преглед:Не-нестандартното картографиране се преглежда спрямо доставените разводки, схема на окабеляване или спецификация на оборудването преди производство.
Производствен контрол:Потвърдената спецификация определя конфигурацията, картографирането, оптичните изисквания, идентификацията и опаковката.
Проверка и документация:Завършените модули се проверяват и тестват преди изпращане, като тестовата документация се предоставя в съответствие с потвърдените изисквания на поръчката.
Изисквания за поръчка
Поръчка и време за изпълнение:Предлагат се гъвкави количества; стандартните конфигурации обикновено изискват 3–7 работни дни, с персонализирани графици, потвърдени от конфигурация и количество.
Информация за RFQ:За оферта посочете тип влакно, брой влакна, пол на конектора, картографиране на обратна връзка, дължина на кабела и прогнозно количество.
ЧЗВ
Въпрос: За какво се използва MPO многомодов кабел с обратна връзка?
О: Той създава локален оптичен обратен път между определените Tx и Rx канали за тестване на съвместими многомодови трансивъри, MPO портове и оптично оборудване.
Въпрос: Как да избера правилната полярност на обратната връзка на MPO?
A: Изберете тип A, тип B, тип C или персонализирано картографиране според изискваната връзка на канала Tx-to-Rx на тестваното оборудване.
В: Можете ли да направите персонализиран MPO loopback за QSFP, QSFP28 или QSFP-DD?
A: Да. Персонализирано съпоставяне на Tx-към-Rx може да бъде произведено от pinout на оборудването, схема на окабеляване или потвърдена спецификация за съпоставяне на канал-.
В: Каква е разликата между MPO loopback и MPO пач кабел?
A: MPO пач кабел свързва отделни оптични интерфейси, докато MPO loopback връща определени Tx канали към Rx канали в рамките на локалната тестова настройка.
В: Как да избера мъжки или женски MPO за loopback кабел?
О: Съпоставете пола на конектора и конфигурацията на направляващия-щифт със свързващия MPO интерфейс на трансивъра, тестовото приспособление или оборудването.
Въпрос: Как да избера OM3, OM4 или OM5 за MPO loopback?
О: Изберете типа многомодово влакно, указано за трансивъра или оборудването, което се тества, за да поддържате съвместимостта на интерфейса.
В: Какво представлява загубата на връщане в MPO loopback кабел?
О: Възвратната загуба показва оптичната мощност, отразена обратно към източника. Посочената обратна загуба е по-голяма или равна на 20 dB.
В: Може ли MPO многомодов loopback да бъде тестван преди масово производство?
A: Да. Могат да бъдат произведени инженерни образци за проверка на-картографиране на интерфейси и канали преди масово производство, когато е необходимо.
