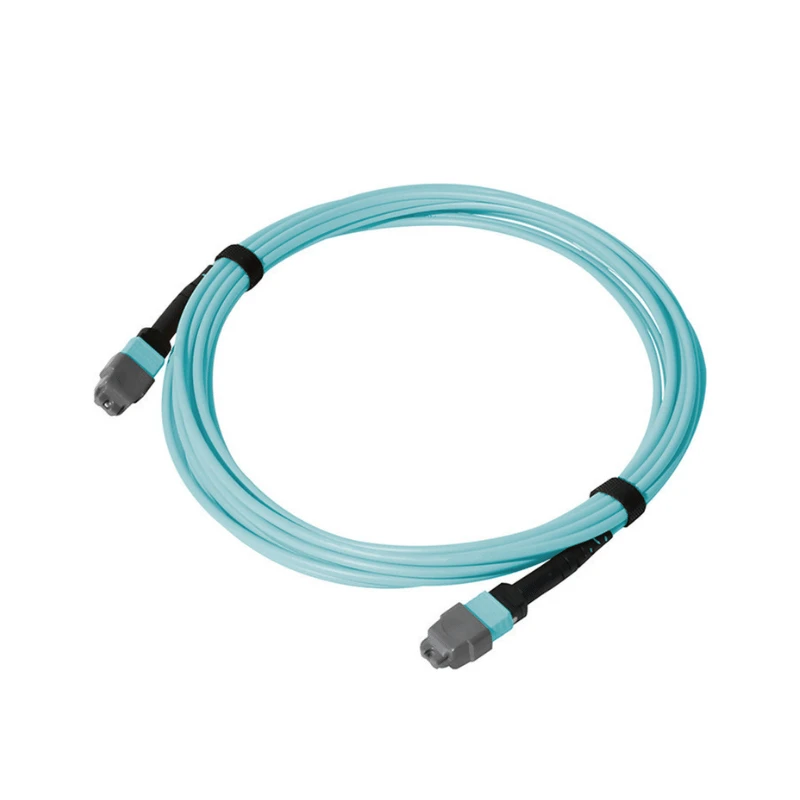

MTP Loopback кабел

MTP Loopback Cable е фабрично сглобен-мулти{1}}оптичен модул, който осигурява дефиниран оптичен обратен път през MTP/MPO интерфейс. Той насочва предаваните оптични канали обратно към определени канали за приемане в рамките на същия интерфейс за проверка на трансивъра, тестване на порт-комутатор, диагностика на оборудването и процедури за оптичен тест.

Посочете MTP loopback според целевия тестов интерфейс. Необходимата конфигурация трябва да бъде потвърдена преди производството въз основа на интерфейса, свързването на конектора, картографирането на каналите и условията на оптичния тест.

Свържете броя на влакната с интерфейса:Изберете броя на влакната според активните оптични канали и конфигурацията на конектора на тествания интерфейс.

Сравнете типа влакно с оптичния интерфейс:Съпоставете типа влакно с оптичния режим, определен за целевия трансивър, оборудване или тестово приспособление.

Потвърдете пола на MTP/MPO конектора:Потвърдете необходимия пол на съединителя от интерфейса за свързване; мъжките конектори са закрепени, докато женските са незакрепени.

Потвърдете съпоставянето на Tx-към-Rx:Потвърдете необходимата връзка Tx{0}}към-Rx канала, преди да поръчате, особено за-специфични тестови конфигурации за приложение.

Проверете условията на оптичния тест:Потвърдете дали тестът изисква директна или отслабена обратна връзка и посочете необходимото условие за-захранване, където е приложимо.

Конфигурацията за обратна връзка се определя не само от броя на влакната, но и от това как предаваните канали се връщат към предвидените канали за получаване.

Direct Loopback:Директната обратна връзка връща предавания сигнал без умишлено добавено затихване, когато получената получена мощност отговаря на изискванията на теста.

Атенюирана обратна връзка:Атенюираната конфигурация въвежда определена допълнителна оптична загуба, когато тестът изисква по-ниска мощност на приемане.

Спецификация на затихването:Посочете необходимото затихване или състоянието на целевия приемник, така че оптичната конфигурация да може да бъде потвърдена преди производство.

MTP loopback модулите се проверяват спрямо потвърдената производствена спецификация преди изпращане, обхващаща геометрията на конектора, състоянието на челната-лице, оптичната производителност и дефинираното Tx-към-Rx маршрутизиране.

Конектор и краен-Face Control:3D инспекцията с интерферометър се използва за проверка на геометрията на MTP/MPO конектора, включително височината на влакното, изместването на върха и радиуса на кривината, докато краищата на конектора се инспектират за замърсяване и видими дефекти.

Оптична и картографска проверка:Всяка сглобка е индивидуално тествана за загуба на вмъкване и загуба на връщане според определената конфигурация и тестова дължина на вълната, докато дефинираното Tx-to-Rx насочване се проверява спрямо потвърденото производствено картографиране.

Записи от тестове:Сериализирани тестови записи могат да бъдат предоставени за отделни модули, включително приложими оптични тестови данни и резултати от инспекции за квалификация на продукта и входяща инспекция.

Персонализираните MTP кабели с обратна връзка се конфигурират спрямо изискванията на оборудването или тестовото-закрепване на клиента.

Справочник за интерфейс
Осигурете целевото оборудване, приемо-предавател или тест{0}}интерфейс на приспособление, така че необходимият конектор и конфигурация на сглобката да могат да бъдат прегледани преди производство.

Справочник за картографиране
За не-стандартни обратни връзки предоставете карта на портовете, диаграма на-положението на влакното или спецификация на окабеляването от Tx-към-Rx.

Оптични изисквания
Осигурете необходимото затихване или целево състояние на приемника, когато контролираната оптична мощност е част от спецификацията на теста.

Справка за производство
Осигурете необходимата дължина на кабела, количество, идентификация и изисквания за опаковане за оферта и производство.
За конфигурации,-специфични за приложение, DIMI преглежда предоставения интерфейс, картографиране и изисквания за изпитване преди производство, така че производствената спецификация да може да бъде потвърдена спрямо заявения комплект.
