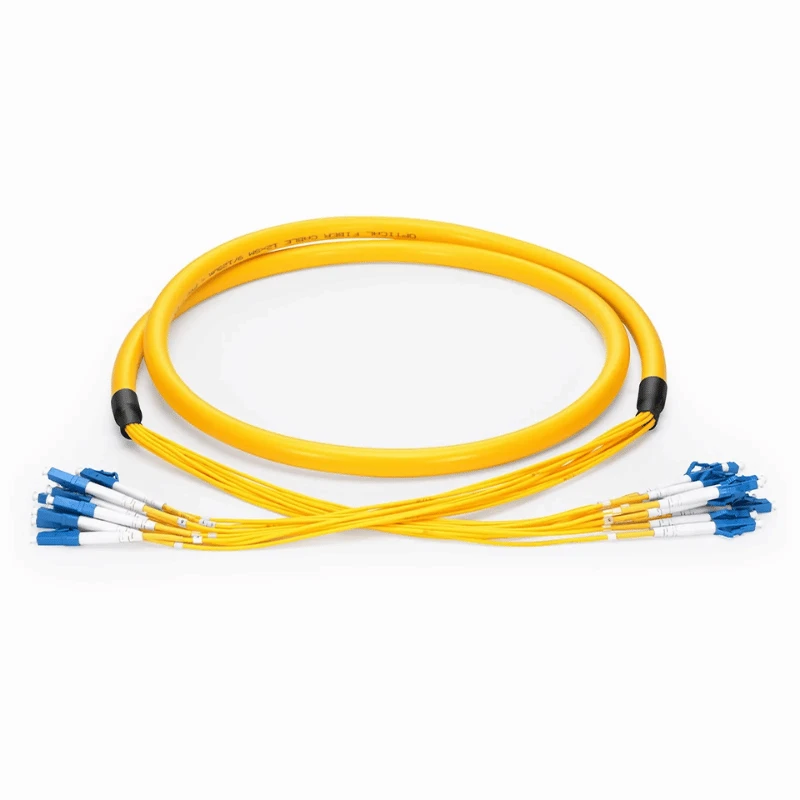

Адаптерният кабел MTP към LC е фабрично завършен-оптичен модул, който свързва MTP/MPO интерфейс с висока -плътност към множество LC дуплексни интерфейси. Той е предназначен за структурно окабеляване между MTP/MPO опорни канали, системи за свързване и активно оборудване, където се изискват LC портове. Налични са конфигурации за едно-режимни и многомодови мрежи, с брой влакна, полярност, пол на конектора, структура на кабела и обвивка, определени според приложението.
Технически спецификации и конфигурация
|
Елемент |
Налична конфигурация |
|
Тип влакна |
OS2, OM3, OM4, OM5 |
|
Брой фибри |
8F, 12F, 24F или персонализирани |
|
MTP/MPO конектор |
мъж или жена; фиксирани или откачени според изискванията |
|
MTP/MPO полски |
PC или APC |
|
LC конектор |
LC/UPC или LC/APC |
|
Полярност |
Тип A, тип B или тип C |
|
Кабелна структура |
Лента, микро-разпределение или пробив |
|
Дължина на кабела |
1 м, 2 м, 3 м, 5 м или по поръчка |
|
Яке |
PVC, LSZH или OFNP |
|
Стандартна вмъкната загуба |
По-малко или равно на 0,35 dB |
|
Опция за ниска-загуба |
По-малко или равно на 0,25 dB |
|
Опция за ултра{0}}ниска-загуба |
По-малко или равно на 0,15 dB |
|
Работна температура |
-20 градуса до +70 градуса |
|
Съответствие |
IEC 61754-7, TIA-604-5, RoHS, REACH |
За модули от 12 влакна, MTP/MPO конекторът може да завърши в шест дуплексни LC връзки.
OEM и персонализиране
Персонализираните конфигурации включват:
Фибри и брой фибри
OS2, OM3, OM4, OM5; 8F, 12F, 24F или конкретни-проекти се броят.
01
Конфигурация на конектора
MTP/MPO мъжки или женски, фиксирани или незакрепени; LC/UPC или LC/APC.
02
Полярност и картографиране на влакна
Тип A, B, C или дефинирано-от клиента картографиране, когато е технически приложимо.
03
Спецификация на кабела
Персонализирана обща дължина, размери на прекъсване, материал на кожуха и диаметър на кабела.
04
OEM изисквания
Печат на якета, идентификационни етикети, маркировка на съединители и-специфично опаковане за клиента.
05
За инсталации с висока-гъстота конструкцията на кабела и размерите на прекъсване трябва да бъдат потвърдени спрямо наличното пространство за шкаф, панел, касета или оборудване преди производството.
Приложения
Центрове за данни
MTP/MPO гръбнак-към-LC връзки на оборудване и висока-плотност на свързване.
Сървърни и сторидж мрежи
LC интерфейси за комутатори, сървъри и SAN оборудване.
Оптични разпределителни системи
Връзки между MTP/MPO магистрална инфраструктура и LC пач панели или модули.
Телеком и корпоративни мрежи
Връзки със структурирани влакна, които изискват фабрично{0}}прекратено преобразуване на MTP/MPO-в-LC.
Качествен контрол и тестване
Всеки модул се подлага на производствена инспекция и оптичен тест преди изпращане. Елементите за-контрол на качеството включват:
Тестване на 100% вмъкнати загуби и обратни загуби за готови модули.
Проверка на челната част-на конектора за идентифициране на замърсяване, драскотини, вдлъбнатини или други дефекти.
Проверка на полярност и съпоставяне-на влакна спрямо посочената конфигурация.
Проверка на размерите на съединителя и кабела, за да се провери последователността на сглобяването.
Проверка на материала и съответствието за определени изисквания за кожух и компонент.
Производителността на MPO/MTP конектора обикновено се специфицира спрямо изискванията на IEC 61754-7 и TIA-604-5, докато действителните граници на загуба на вмъкване трябва да бъдат потвърдени според избраната степен на производителност.
ЧЗВ
Въпрос: Как можете да потвърдите, че този кабел е съвместим с моята съществуваща MTP/MPO система?
О: Можем да проверим типа свързващ конектор, пола, конфигурацията на щифтовете, картографирането на влакната, полирането на конектора и интерфейса на оборудването спрямо вашите съществуващи компоненти. Предоставянето на снимка, номер на част или системен чертеж помага да се избегне поръчването на несъвместим комплект.
В: Мога ли да поръчам проби, преди да направя групова поръчка?
A: Да. Могат да бъдат произведени мостри за проверка на конфигурацията и съвместимостта преди масово производство. Таксите за проби и разходите за доставка обикновено се цитират отделно и могат да бъдат кредитирани срещу последваща групова поръчка в зависимост от количеството на поръчката.
Въпрос: Каква е типичната MOQ за този кабел?
О: За стандартни конфигурации обикновено може да се приеме поръчка с малък{0}}обем или поръчка на проба. За персонализирани сглобки MOQ зависи от компонентите на съединителя, кабелните материали, изискванията за етикетиране и производствената настройка; точната MOQ може да бъде потвърдена с офертата.
В: Какво е стандартното време за производство?
О: Стандартните конфигурации обикновено се изпращат в рамките на 3–5 работни дни. Персонализираните OEM поръчки обикновено изискват 7–12 работни дни, в зависимост от количеството на поръчката и наличността на материала.
В: Можете ли да поддържате последователни спецификации за повторни поръчки?
A: Да. Одобрените чертежи, BOMs, картографиране на влакна, спецификации на конектори, детайли за етикетиране и изисквания за инспекция могат да бъдат запазени като производствена референция за повторни поръчки. Това помага да се поддържа последователност на конфигурацията в множество партиди за закупуване.
Въпрос: Какви документи могат да бъдат доставени с пратката?
О: Типичната документация може да включва търговска фактура, опаковъчен лист, продуктова спецификация и доклад от проверка или тест. Могат да бъдат предоставени сертификати като документация RoHS или REACH, когато се изисква от проекта и са приложими за доставените компоненти.
В: Как се опаковат адаптерните кабели MTP към LC за международна доставка?
A: Всеки комплект е защитен срещу замърсяване, огъване и механични повреди по време на транспортиране. Индивидуални чанти, защитни капачки, кашони и външни опаковки за транспортиране могат да бъдат конфигурирани според количеството кабели, изискванията за защита на съединителя и инструкциите за опаковане на купувача.
В: Какво се случва, ако доставен кабел не отговаря на одобрената спецификация?
О: Свържете се с нас с номера на поръчката, засегнатото количество, снимки и съответните резултати от проверката. Можем да сравним доставените модули с одобрената производствена спецификация и да организираме подмяна, преработка или друго съгласувано решение, когато се потвърди производствено несъответствие.
