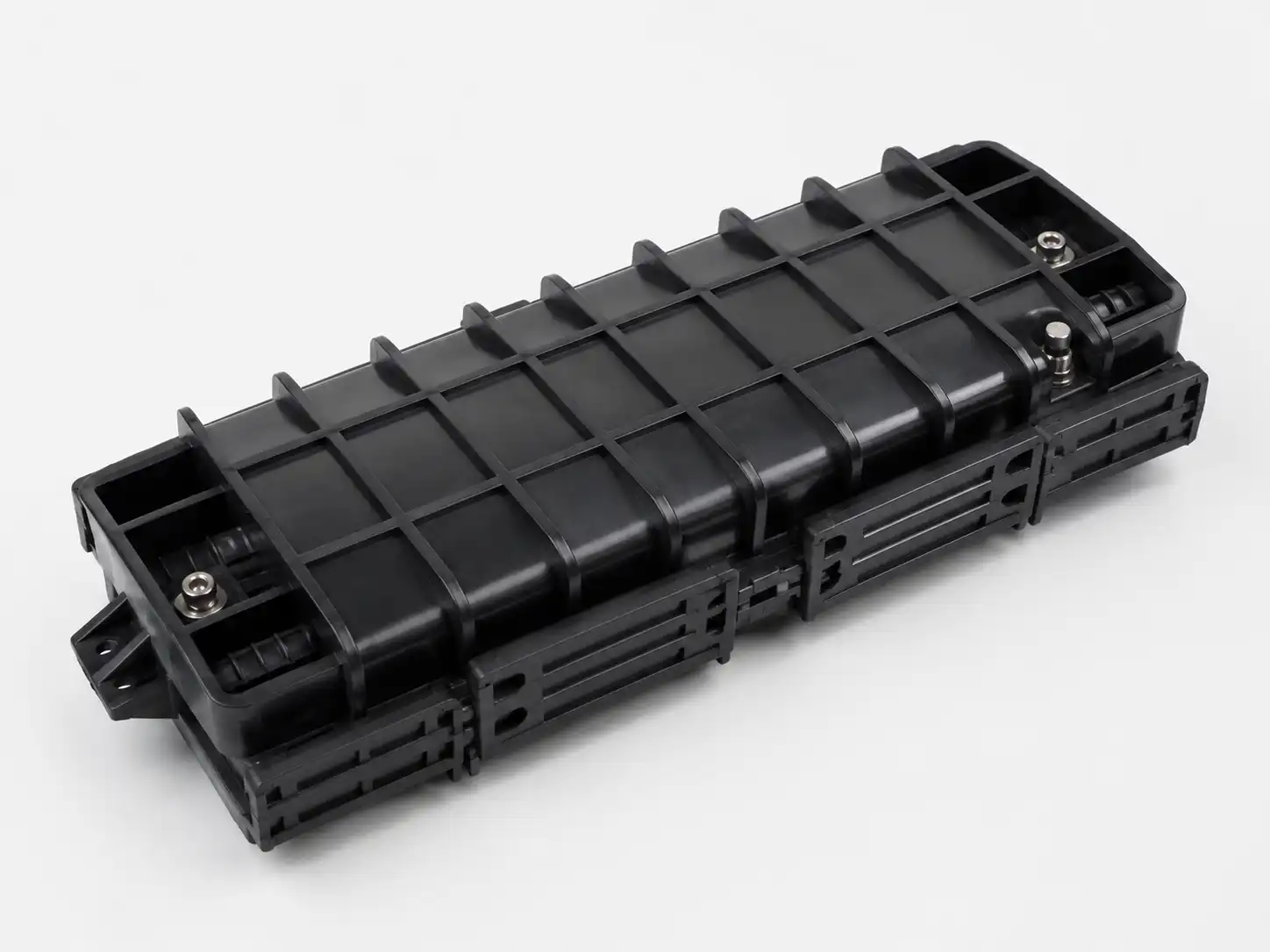

12-ядреният хоризонтален фиброоптичен снаждащ капак е компактен външен корпус за защита и организиране на до 12 единични-влакнести снаждания в FTTH и извън-инсталационни мрежи. Неговата хоризонтална вградена структура е подходяща за уплътняване на кабелни съединения, точки на разклонение и места за ремонт, където пространството и капацитетът на снаждане са ограничени. Затварянето използва -повторно механично уплътнение и конфигурируеми кабелни входове за практическа поддръжка на място.
Технически спецификации
|
Спецификация |
Подробности |
|
Тип продукт |
12-влакнесто хоризонтално затваряне на оптични влакна |
|
Тип на затваряне |
Хоризонтално / вградено |
|
Максимален капацитет на снаждане |
12 снаждания с единични-влакна |
|
Тава за снаждане |
1 × 12F тава |
|
Кабелни портове |
2 или 4 порта; 1-in/1-out или 2-in/2-out |
|
Диаметър на кабела |
Обикновено Ø5–13 mm, в зависимост-от конфигурацията |
|
Материал на корпуса |
UV{0}}устойчива инженерна пластмаса; PC / ABS / PP опции |
|
Метод на запечатване |
Механично-въвеждаемо уплътнение |
|
Степен на защита |
Дизайн с рейтинг IP68 |
|
Работна температура |
−40 градуса до +65 градуса |
|
Стандартен цвят |
черен |
Управление на структурата и влакната
Затварянето съчетава защитен корпус, уплътнителна система, компоненти-за въвеждане на кабели, тава за снаждане,-област за прокарване на влакна и точки за-закрепване на-кабелни елементи. 12F тавата за снаждане поддържа организирани гилзите за снаждане и провисването на влакната, като същевременно поддържа контролирано маршрутизиране на влакната. Ограничителят на кабела изолира външните дърпащи сили от зоната на снаждане, намалявайки механичното напрежение по време на монтаж и обслужване.
Механичната -въвеждаща се механична структура позволява на техниците да отворят кутията за проверка, ремонт или модификация на мрежата, без да подменят цялата капачка.
Съвместимост и инсталиране на кабели
Преди да поръчате, потвърдете броя на влакната, външния диаметър на кабела, количеството-за въвеждане на кабела, конструкцията на кабела, вида на якост-члена и необходимия метод на инсталиране. Тези параметри определят подходящия порт и конфигурация на уплътнение.
Затварянето може да се достави за въздушно, монтирано на стълб/стена-, за канали, шахта/люка, под земята и директно-вкопани приложения, с необходимите аксесоари за монтаж и уплътняване. По време на монтажа обвивките на кабела и укрепващите елементи трябва да бъдат надеждно фиксирани преди прокарването на влакната и трябва да се поддържа посоченият от производителя минимален радиус на огъване.
Приложения
Типичните приложения включват:
FTTH падане и разпределение на сплайсинг в компактни мрежови{0}}крайни точки
Въздушни и{0}}монтирани кабелни съединения, където пространството е ограничено
Инсталации на канали и ръчни отвори, изискващи защитено вградено снаждане
Точки за ремонт на кабели след повреда на трасе или поддръжка
Клонови връзки в селски широколентови мрежи и мрежи от последната миля
Монтирани на стена външни точки за снаждане в близост до сгради и възли за достъп
OEM/ODM и доставка
DIMI поддържа маркиране с лого на OEM, персонализирана опаковка, цвят на корпуса, конфигурация на кабел-порт и комплекти аксесоари. За проектни поръчки инженерите могат да прегледат броя на влакната, диаметъра на кабела, инсталационната среда и изискванията за брандиране преди производството. Могат да бъдат предоставени проби за оценка на продукта и одобрение на проекта.
Проверка на качеството и документация
Контролът на качеството обхваща входяща проверка на материала,-проверки на сглобяване в процеса, запечатване и механична проверка, проверка на готов-продукт и проверка на-опаковане за износ. Приложимите тестове на продукта могат да включват IP68 уплътнение, опън и задържане на кабела, удар, смачкване, огъване, температурни цикли, UV стареене и тестове със солен-спръскване за съответните метални компоненти.
За оценка на проекта могат да бъдат предоставени листове с данни, записи от инспекции и приложими доклади от тестове. Производствената система на DIMI включва сертификати за управление на качеството ISO 9001:2015 и TL-9000.
Поръчки и логистика
MOQ
100 бр за стандартни групови поръчки; примерни поръчки, налични за оценка.
01
Обработка
Обикновено 7–14 работни дни след спецификация и потвърждение на поръчката.
02
Доставка
Обикновено 20–30 дни по море, въздух или експрес, в зависимост от дестинацията и метода на доставка.
03
Опаковка
Индивидуална защитна опаковка и експортни кашони; палетизиране и персонализирано етикетиране, налични за поръчки по проекти.
04
Плащане
T/T или L/C могат да се използват за стандартни B2B поръчки; други договорености могат да бъдат потвърдени за квалифицирани проекти.
05
ЧЗВ
Въпрос: Може ли капакът да бъде доставен като пълен монтажен комплект?
A: Да. Пълният комплект може да включва тава за снаждане, уплътнителни компоненти, части за-закрепване на кабели, предпазни маншети за снаждане и необходимите аксесоари за монтаж. Точната спецификация на материалите трябва да бъде посочена в офертата, за да се избегнат несъответствия на аксесоарите.
Въпрос: Можете ли да съпоставите съществуващ модел на затваряне или конкурент?
A: Да. За заместващи или частни-маркови проекти купувачите могат да предоставят съществуваща проба, чертеж, снимки или номер на модела. DIMI може да прегледа механичната конфигурация и да разработи съответстваща или еквивалентна OEM версия, когато това е технически осъществимо.
Въпрос: Каква информация трябва да бъде включена в RFQ?
О: Осигурете необходимото количество, държава на местоназначение, модел на кабела, очакван годишен или проектен обем, изисквания за опаковане и всички необходими документи за проверка или сертифициране. За не-стандартни проекти се препоръчва лист с данни за кабел или съществуваща проба за затваряне.
Въпрос: Можете ли да поддържате поетапни или повтарящи се поръчки за проекти?
A: Да. Програмите-базирани на проекти и повтарящи се програми за доставка могат да бъдат организирани с производствен график въз основа на прогнозно количество, стабилност на спецификацията и изисквани дати за доставка.
В: Какви документи могат да придружават групова пратка?
О: В зависимост от поръчката, документацията може да включва търговска фактура, опаковъчен лист, сертификат за произход, лист с данни за продукта, записи от инспекции и приложими доклади от изпитвания. Специфичната за проекта-документация трябва да бъде поискана преди потвърждението на поръчката.
Q: Може ли затворът да бъде поръчан в различни конфигурации по един проект?
A: Да. Могат да се посочат различни подредби на портове, конфигурации на-кабелни входове, цветове и комплекти аксесоари, когато проектът изисква множество варианти. Всяка конфигурация трябва да бъде потвърдена и документирана преди масово производство.
В: Може ли-да се организира проверка от трета страна?
A: Да. Проверката-от трета страна може да бъде координирана, когато се изисква от купувача или договора за проекта. Обхватът на проверката, методът на вземане на проби, изискванията за изпитване и инспекционната агенция трябва да бъдат договорени преди производството.
В: Могат ли да се поддържат спешни поръчки?
О: Ускореното производство може да бъде оценено според текущия капацитет, наличността на материали, количеството на поръчката и конфигурацията. Купувачите трябва да предоставят необходимата дата на доставка, когато искат оферта, така че опциите за производство и доставка да могат да бъдат прегледани заедно.
